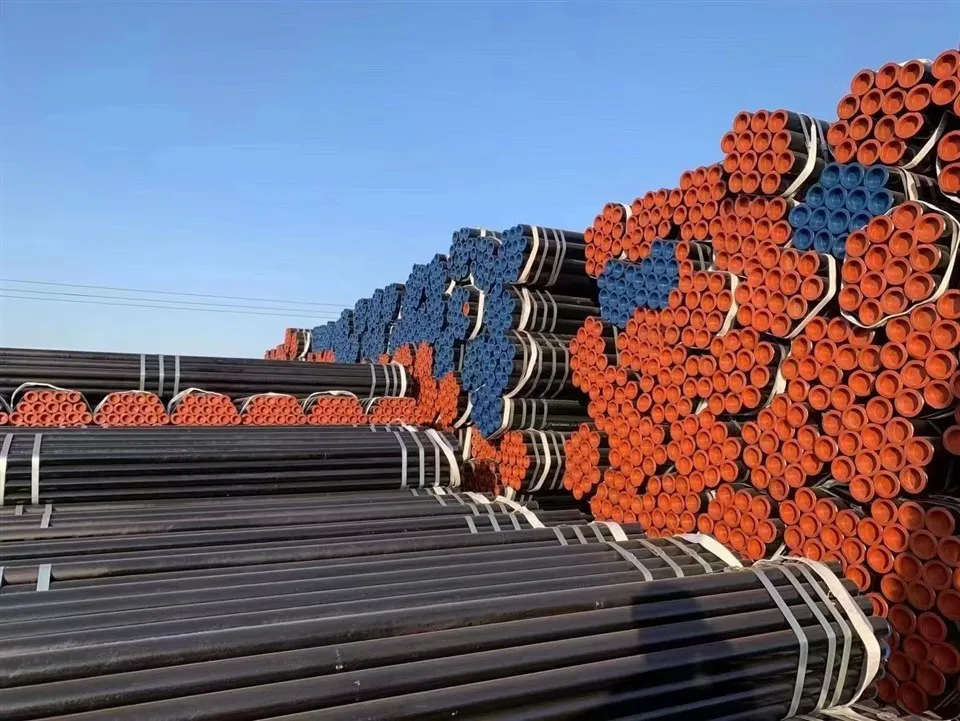

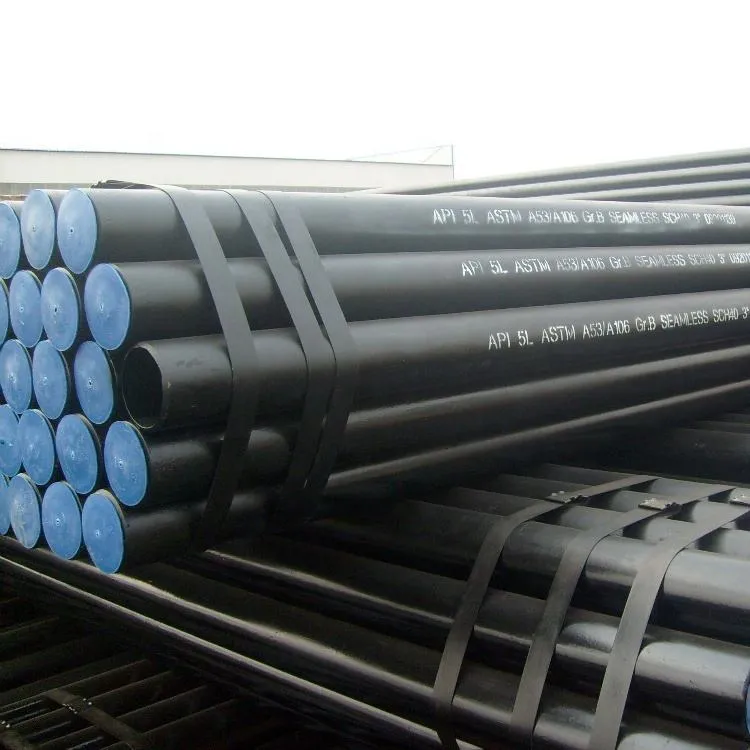

Especificaciones de tuberías ERW de acero al carbono
Diámetro exterior: 1/2"-48" (21,3 mm-1219 mm)
PESO: SCH10-SCH80 (0,5 mm-40 mm)
Estándar de materiales:
PSL 1: A25, A, B, X42, X46, X52, X56, X60, X65, X70
PSL 2: B, X42, X46, X52, X56, X60, X65, X70, X80
Rangos de especificaciones:
Diámetro exterior: 1/2"-48" (21,3 mm-1219 mm)
PESO: SCH10-SCH80 (0,5 mm-40 mm)
Estándar de materiales:
PSL 1: A25, A, B, X42, X46, X52, X56, X60, X65, X70
PSL 2: B, X42, X46, X52, X56, X60, X65, X70, X80
Aplicaciones:
Para el transporte de gas, agua y petróleo en la industria del petróleo y el gas.
|
Estándar |
Acero Calificación |
Composición química, % |
Resistencia a la tracción, MPa |
Límite elástico, MPa |
Alargamiento, % | |||||||
|
C |
Minnesota |
P |
S |
|||||||||
|
MÁXIMO |
MÍNIMO |
|||||||||||
|
API-5L |
B |
0.27 |
1.15 |
0.03 |
0.03 |
413 |
241 |
21.5-29.5 |
||||
|
|
X42 |
0.29 |
1.25 |
0.03 |
0.03 |
413 |
289 |
21.5-29.5 |
||||
|
|
X46 |
0.31 |
1.35 |
0.03 |
0.03 |
434 |
317 |
20.5-28.5 |
||||
|
|
X52 |
0.31 |
1.35 |
0.03 |
0.03 |
455 |
358 |
19.5-27 |
||||
|
|
X56 |
0.26 |
1.35 |
0.03 |
0.03 |
489 |
386 |
18.5-25.5 |
||||
|
|
X60 |
0.26 |
1.35 |
0.03 |
0.03 |
517 |
413 |
17.5-24 |
||||
Presupuesto
La soldadura por resistencia expresa ERW, soldadura por resistencia con alta eficiencia de producción, bajo costo, ahorro de materiales, fácil automatización, etc., por lo que se usa ampliamente en aviación, aeroespacial, energía, electrónica, automóvil, industria ligera y otros sectores industriales, es uno de los procesos de soldadura importantes.
|
Parámetro técnico para tubos de acero ERW |
Resistencia a la tracción |
Mayor o igual a 410(42) |
|
Límite elástico 0,2% |
Mayor o igual a 245(25) |
|
|
% de elongación |
Mayor o igual a 25 |
|
|
xt |
DE ACUERDO |
|
|
Utah |
DE ACUERDO |
|
|
Presión del agua |
DE ACUERDO |
|
|
DIABLILLO |
DE ACUERDO |
|
|
Prueba plana |
DE ACUERDO |
|
|
Superficie |
Marcado de pintura |
|
|
Termina |

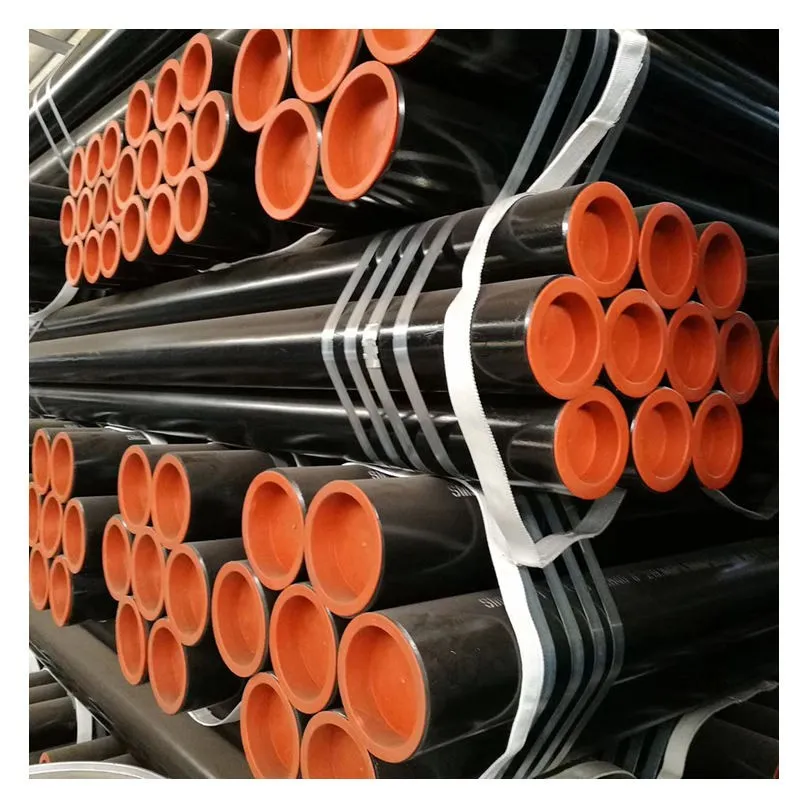

Biselado y Tapas |
|
|

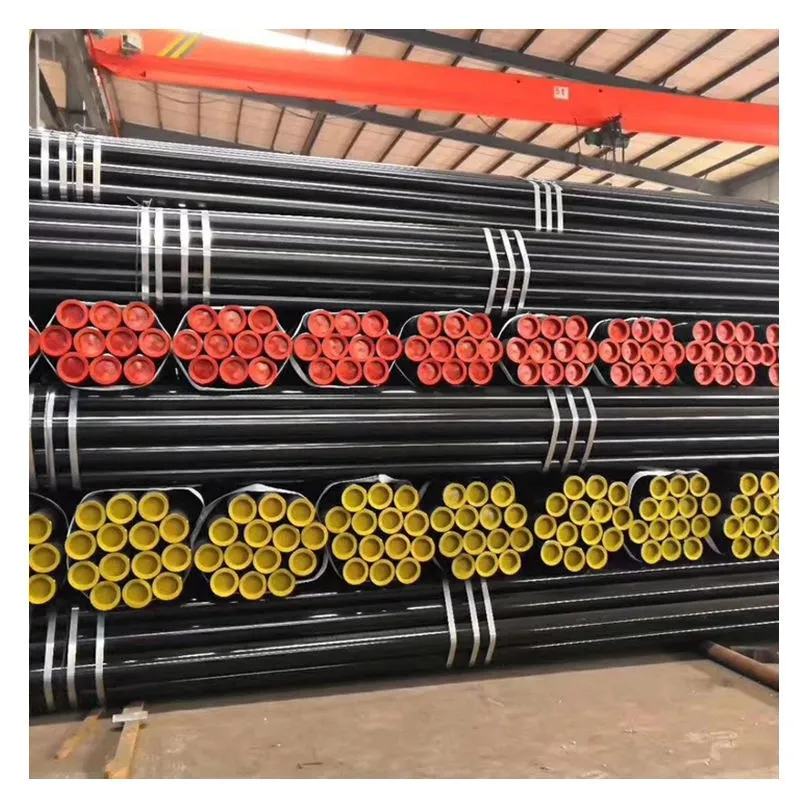

Embalaje |
en paquetes |
Con fleje de acero |
|
Dimensión |
Tamaño exterior |
219-820 milímetros |
|
Espesor |
6-25 mm |
|
|
Longitud |
6-20m |
|
|
Certificado |
API 5L/ISO |
|
Descripción
La tubería de acero ERW es una tubería de soldadura recta, soldadura por resistencia eléctrica, la abreviatura de ERW para transportar objetos líquidos de vapor de petróleo y gas natural, puede cumplir con los requisitos de alta y baja presión, el transporte en el mundo con el sector de tuberías representa una posición fundamental.
El tubo ERW es un "tubo de acero soldado con resistencia a alta frecuencia", y el proceso de soldadura de tubos soldados comunes no es el mismo, la costura de soldadura está hecha del cuerpo de acero del metal base, la resistencia mecánica es mejor que la de los tubos soldados en general.
|
tolerancia de espesor estándar |
|||||
|
clase de tolerancia |
tolerancia de espesor |
||||
|
S/D |
|||||
|
0.1< S/D |
0.05< S/D≤0.1 |
0.025< S/D≤0.05 |
S/D Menor o igual a 0,025 |
||
|
S1 |
±15%, mín. ±0,6 mm |
||||
|
S2 |
A |
±12,5%, mín. ±0,4 mm |
|||
|
B |
+ tolerancia adicional depende de la solicitud de peso - 12.5% |
||||
|
S3 |
A |
±10%, mín. ±0,2 mm |
|||
|
B |
±10% |
±12,5%, mín. ±0,4 mm |
±15% |
||
|
C |
+más tolerancia depende de la solicitud de peso - 10% |
||||
|
S4 |
A |
±7,5%, mín. ±0,15 mm |
|||
|
B |
±7.5% |
±10% |
±12.5% |
±15% |
|
|
S5 |
±5%, mín. ±0,10 mm |
||||
|
tolerancia de espesor no-estándar |
|||||
|
clase de tolerancia |
tolerancia de espesor,% |
||||
|
NS1 |
+15 -12.5 |
||||
|
NS2 |
+15 -10 |
||||
|
NS3 |
+12.5 -10 |
||||
|
NS4 |
+12.5 -7.5 |
||||
|
Observaciones: S es la dimensión nominal de la tubería, D es el diámetro exterior nominal de la tubería |
|||||
La tubería ERW se debe al uso de bobina laminada en caliente-como materia prima, el espesor uniforme de la pared se puede controlar en aproximadamente +- 0.2mm, los dos extremos de la tubería de acero de acuerdo con el estándar APL y el estándar GB/t9711.1, ranura de corte de extremo, entrega de longitud fija y otras ventajas. En los últimos años, las empresas de ingeniería y gas de redes de gasoductos naturales han utilizado ampliamente los tubos ERW como la principal red de tuberías de la ciudad.
Aplicaciones
La tubería es para el transporte de fluidos y la construcción y se utiliza principalmente en industrias como gas de carbón, vapor, agua, petróleo y gas natural.
